Свободный ход педали сцепления – невидимый страж вашей коробки передач
Есть в автомобиле с механической коробкой параметры, о которых все слышали, но которые редко кто проверяет до тех пор, пока не становится поздно. Свободный ход педали сцепления — один из таких «тихих» стражей. Это не абстрактная цифра из руководства по эксплуатации, а конкретный механический зазор, который напрямую влияет на то, как долго проживут дорогостоящие узлы: сам диск сцепления, выжимной подшипник и даже первичный вал КПП. Игнорируя его, вы подписываете счет на преждевременный ремонт.
В этой статье:
- Свободный ход педали: не люфт, а жизненно важный технологический зазор
- Как понять, что свободный ход сбился? Явные и скрытые симптомы
- Точное измерение: линейка, пальцы и немного сноровки
- Регулировка тросового привода: где найти ту самую гайку
- Регулировка гидравлического привода: работаем с толкателем
- Автоматическая регулировка и когда руки мастеру не нужны
- К чему приводит пренебрежение: цепная реакция поломок
- Заключение: простой замер — страховка от сложного ремонта
Представьте обычный выключатель света. Между моментом, когда вы начали нажимать на клавишу, и моментом, когда контакты замкнулись и загорелась лампа, есть крошечный, почти неощутимый холостой ход. В сцеплении — та же история, только последствия его исчезновения или увеличения куда серьезнее, чем просто щелчок в темноте. Этот зазор — буфер, компенсатор износа и гарант четкой работы.
Сегодня мы разберемся, что скрывается за термином «свободный ход», почему за ним нужно следить, как точно его измерить подручными средствами и, самое главное, как правильно отрегулировать на разных типах привода. Это знание сэкономит вам деньги и избавит от ситуаций, когда машина вдруг перестает нормально трогаться или начинает вести себя на дороге непредсказуемо.
Свободный ход педали: не люфт, а жизненно важный технологический зазор
Первое и главное заблуждение — называть свободный ход педали сцепления «люфтом». Люфт — это всегда неисправность, неконтролируемая игра в соединениях. Свободный ход педали сцепления — это строго нормируемый конструкторами параметр. Если говорить технически точно, это расстояние, которое педаль проходит без ощутимого сопротивления до момента начала воздействия на выжимной подшипник.
А теперь — что происходит в недрах коробки передач. Когда педаль отпущена, выжимной подшипник стоит в стороне, не касаясь лепестков диафрагменной пружины корзины сцепления. Диски (ведущий, ведомый и маховик) плотно сжаты, передача крутящего момента от двигателя к коробке — полная. Вы начинаете нажимать педаль. Первые 12-20 миллиметров (точная цифра — в мануале к вашему авто) — это и есть свободный ход. В этот момент в приводе (тросовом или гидравлическом) выбираются все технологические зазоры, но подшипник еще неподвижен.
Как только вы преодолели этот отрезок, выжимной подшипник начинает движение и давит на лепестки корзины. Вот тут и появляется ощутимое сопротивление. Корзина отводит нажимной диск, освобождая ведомый диск — сцепление выключается. Весь этот процесс существует ради одной цели: обеспечить полное включение сцепления при отпущенной педали. Если свободного хода нет, выжимной подшипник постоянно поджат к корзине, даже когда вы не касаетесь педали. Он вращается, греется, изнашивается с катастрофической скоростью, а диск сцепления недожимается, начиная пробуксовывать.
Проще говоря, свободный ход — это гарантия того, что сцепление либо полностью включено, либо полностью выключено. Никаких промежуточных, «полувыжатых» состояний в нормальном режиме работы быть не должно.
Как понять, что свободный ход сбился? Явные и скрытые симптомы
Регулировка требуется не по графику, а по факту. И факты эти обычно проявляются довольно отчетливо. Вот на что стоит обратить внимание в поведении автомобиля:
- Сцепление «берет» у самого пола. Педаль почти полностью отпущена, но машина еще не трогается. Это говорит о чрезмерно большом свободном ходе. Износ дисков уже значителен, и регулировочный запас привода почти исчерпан. Часто сопровождается затрудненным включением передач, особенно задней.
- Сцепление «хватает» сразу, у самого верха. Едва начали отпускать педаль — автомобиль резко бросается вперед. Это признак слишком маленького свободного хода или его полного отсутствия. Выжимной подшипник находится под постоянной нагрузкой, о чем мы уже говорили.
- Пробуксовка под нагрузкой. При резком ускорении или движении в гору обороты двигателя растут, а скорость — нет, появляется характерный запах гари. Это может быть следствием изношенного диска, но часто причиной является именно неполное включение сцепления из-за неправильной регулировки.
- Нечеткое или шумное переключение передач. Рывки, хруст (не путать с синхронизаторами) при включении — сцепление может не до конца выключаться.
- Посторонний шум при выжатом сцеплении. Гул или свист, который пропадает после отпускания педали, — классический признак умирающего выжимного подшипника, чья жизнь была сокращена отсутствием свободного хода.
Точное измерение: линейка, пальцы и немного сноровки
Прежде чем лезть под капот, нужно получить цифры. Вам потребуется обычная линейка или рулетка. Забудьте про «примерно на глаз». Алгоритм такой:
- Поставьте автомобиль на ровную поверхность, затяните ручник.
- Пальцами или ладонью медленно и плавно нажимайте на край педали сцепления до момента, когда сопротивление резко увеличится. Это и есть конец свободного хода. Важно чувствовать руками, а не ногой — нога менее чувствительна к такому перепаду.
- Не отпуская педаль, приложите линейку вертикально к полу и замерьте расстояние от пола до резиновой накладки педали. Зафиксируйте значение (например, 160 мм).
- Теперь нажмите педаль до пола. Снова замерьте расстояние от пола до той же точки (например, 50 мм).
- Вычтите из первого значения второе: 160 мм - 50 мм = 110 мм. Это полный рабочий ход вашей педали.
- Чтобы найти непосредственно свободный ход, нужно знать его нормативное значение из мануала (скажем, 15 мм). На практике часто меряют так: нажмите педаль до появления сопротивления и замерьте этот отрезок линейкой, приложенной вдоль траектории движения педали.
Нормы разнятся: для классических Жигулей (ВАЗ 2101-2107) это 25-35 мм, для более современных ВАЗ 2108-2110 — около 15-20 мм, для многих иномарок — 10-15 мм. Точную цифру ищите в документации к вашему автомобилю.
Регулировка тросового привода: где найти ту самую гайку
Это самый распространенный и наглядный тип регулировки, характерный для многих автомобилей (старые ВАЗы, Daewoo, некоторые Hyundai, Kia). Привод здесь — обычный трос в оболочке. Регулировка сводится к изменению его эффективной длины.
Вам нужен доступ к моторному отсеку. Найдите там, где трос сцепления подходит к вилке выключения сцепления на картере коробки передач. Вы увидите регулировочную гайку с контргайкой.
- Ослабьте контргайку ключом соответствующего размера (обычно 12 или 13).
- Вращайте регулировочную гайку. Чтобы уменьшить свободный ход (если сцепление хватает у пола), нужно укоротить трос — закручивать гайку (вращать по часовой стрелке, если смотреть по направлению натяжения). Чтобы увеличить свободный ход (если хватает у верха), — удлинить трос, откручивая гайку.
- Сделав пол-оборота-оборот, проверьте свободный ход педали по методике выше.
- Добейтесь нужного значения, после чего, удерживая регулировочную гайку от проворота, крепко затяните контргайку.
- Обязательно несколько раз полностью выжмите и отпустите педаль и снова перепроверьте замер. Иногда после этого требуется небольшая коррекция.
Важный нюанс: на многих авто с тросовым приводом есть еще один параметр — зазор между вилкой выключения сцепления и штоком рабочего цилиндра или наконечником троса. Его тоже нужно проверять по мануалу. Регулировка одной лишь педали может быть недостаточной.
Регулировка гидравлического привода: работаем с толкателем
В гидроприводе (ВАЗ-«классика», многие современные авто) усилие передается через жидкость в системе из главного цилиндра в рабочий. Свободный ход здесь регулируется изменением длины толкателя, соединяющего педаль с поршнем главного цилиндра.

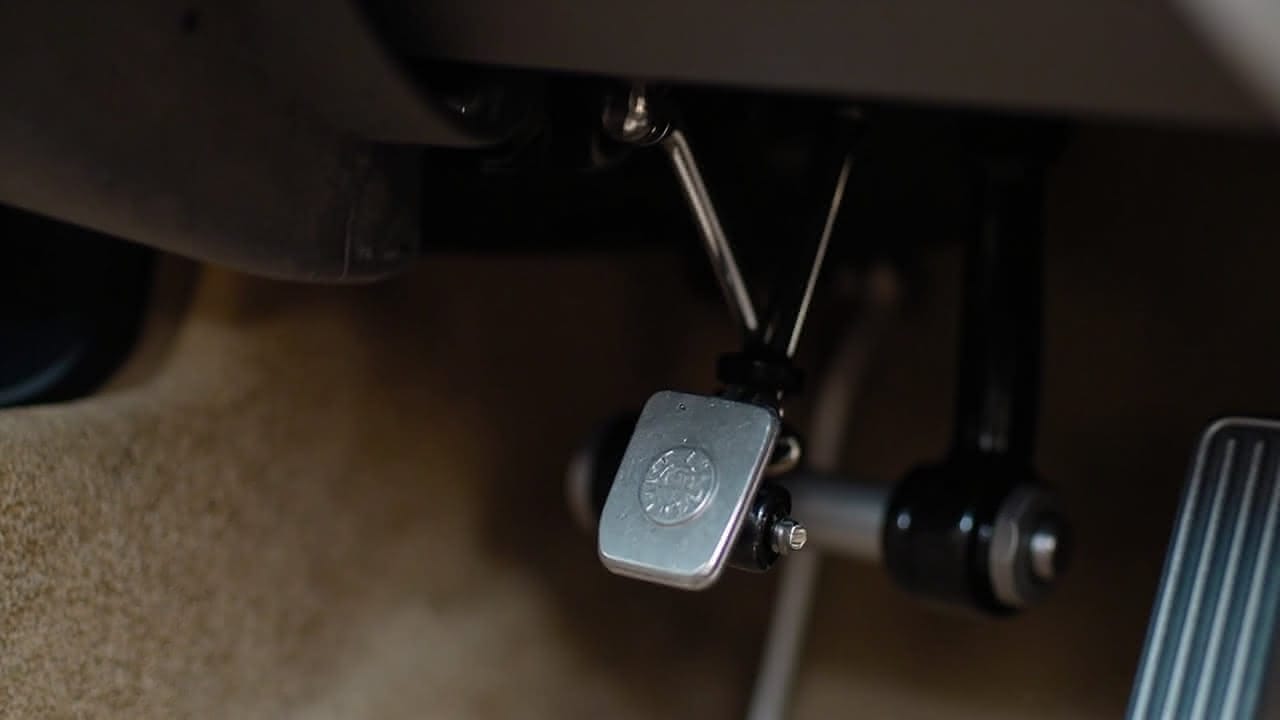

Место работы — чаще всего в салоне, в районе педального узла. Нужно найти шток, идущий от педали к цилиндру. На его конце также будет резьба с двумя гайками (стопорной и регулировочной) или пальцевое соединение с регулировочной тягой.
- Обеспечьте себе доступ, возможно, сняв нижнюю панель под рулем.
- Измерьте текущий свободный ход.
- Ослабьте стопорную гайку.
- Вращайте шток или регулировочную гайку. Принцип обратный: чтобы уменьшить свободный ход педали, нужно удлинить шток (открутить). Чтобы увеличить — укоротить (закрутить). Прокручивайте, проверяйте.
- После настройки затяните стопорную гайку, не сдвинув отрегулированное положение.
Критически важный этап для гидропривода: после любых манипуляций проверьте уровень жидкости в бачке сцепления (он часто общий с тормозным) и при необходимости долейте. Если в системе был воздух (педаль стала мягкой, проваливается), регулировку бесполезно делать до полной прокачки системы и удаления воздушных пробок.
Автоматическая регулировка и когда руки мастеру не нужны
Перед тем, чтобы браться за ключи, стоит выяснить, а требуется ли вашей машине ручная регулировка в принципе. Многие современные автомобили (например, Volkswagen, Skoda, ряд моделей Ford, Renault) оснащены механизмом автоматической регулировки сцепления.
Это может быть пружинный механизм в самой корзине сцепления, поддерживающий постоянное усилие на диафрагменной пружине, или саморегулирующийся гидравлический привод. Визуально на таких авто вы не найдете привычных регулировочных гаек на тросе или штоке. Система самостоятельно компенсирует износ фрикционных накладок диска, поддерживая оптимальный рабочий ход педали на протяжении всего срока службы узла.
Если на вашей такой машине появились симптомы, описанные выше, проблема, скорее всего, не в сбившейся регулировке, а в износе самого диска, корзины или поломке выжимного подшипника. Попытка что-то подкрутить вручную либо ничего не даст, либо навредит.
К чему приводит пренебрежение: цепная реакция поломок
Игнорирование неправильного свободного хода — это не просто «поедет и так». Это гарантированный и дорогой ремонт в ближайшей перспективе. Последствия зависят от того, в какую сторону ушел параметр.
Свободный ход слишком мал или отсутствует:
- Постоянная нагрузка на выжимной подшипник приводит к его перегреву и разрушению за 10-20 тысяч км вместо положенных 150-200 тыс. км.
- Недожатый ведомый диск начинает пробуксовывать, перегреваясь. Фрикционные накладки сгорают, металлические заклепки начинают царапать маховик и корзину, убивая их.
- Потеря мощности, перегрев двигателя при нагрузках.
Свободный ход слишком велик:
- Сцепление не выключается полностью («ведет»). Это вызывает хруст и повышенный износ синхронизаторов при переключении передач, затрудненное включение первой и задней.
- Диск изнашивается быстрее, так как в момент начала включения происходит проскальзывание.
- Ухудшается управляемость при старте, особенно на подъеме.
Заключение: простой замер — страховка от сложного ремонта
Контроль свободного хода педали сцепления — одна из тех немногих операций по обслуживанию автомобиля, которую может и должен выполнять каждый водитель. Это не требует специального образования, дорогого инструмента или подъемника. Линейка, ключ на 13 и 15 минут времени раз в 20-30 тысяч километров пробега.
Эта процедура — не причуда инженеров, а рациональная необходимость. Она продлевает жизнь одному из самых нагруженных узлов автомобиля, сохраняет ваши нервы при ежедневных поездках и бюджет от неожиданных крупных трат. Найдите в руководстве к своей машине правильное значение, проверьте его сегодня и запомните ощущение педали. В следующий раз ваши пальцы сами почувствуют, что что-то пошло не так. Доверяйте этим ощущениям и своевременно принимайте меры.
